高精度压力传感器

详情参数

下载资料

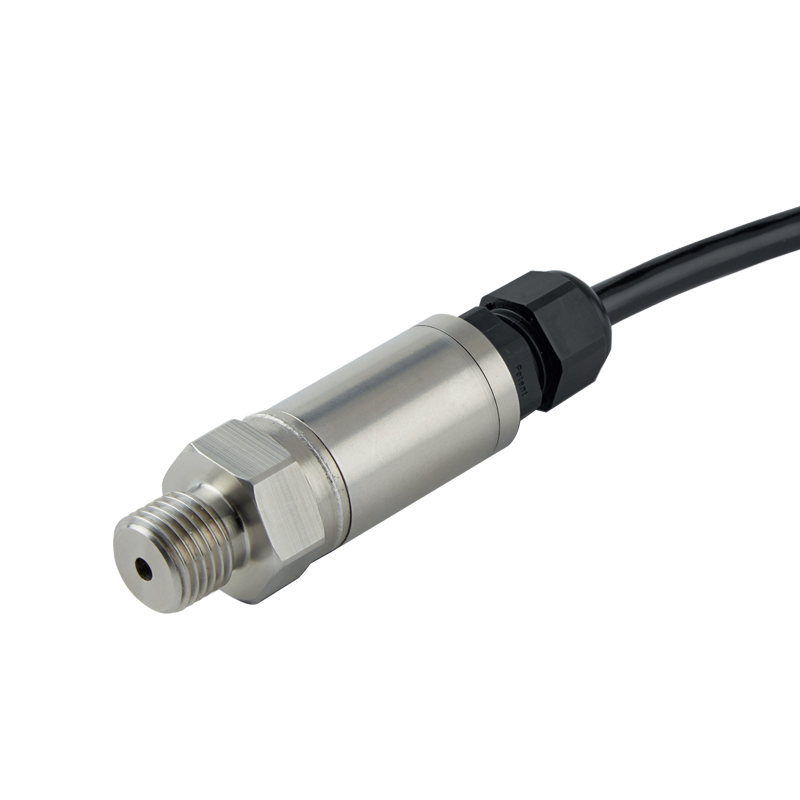

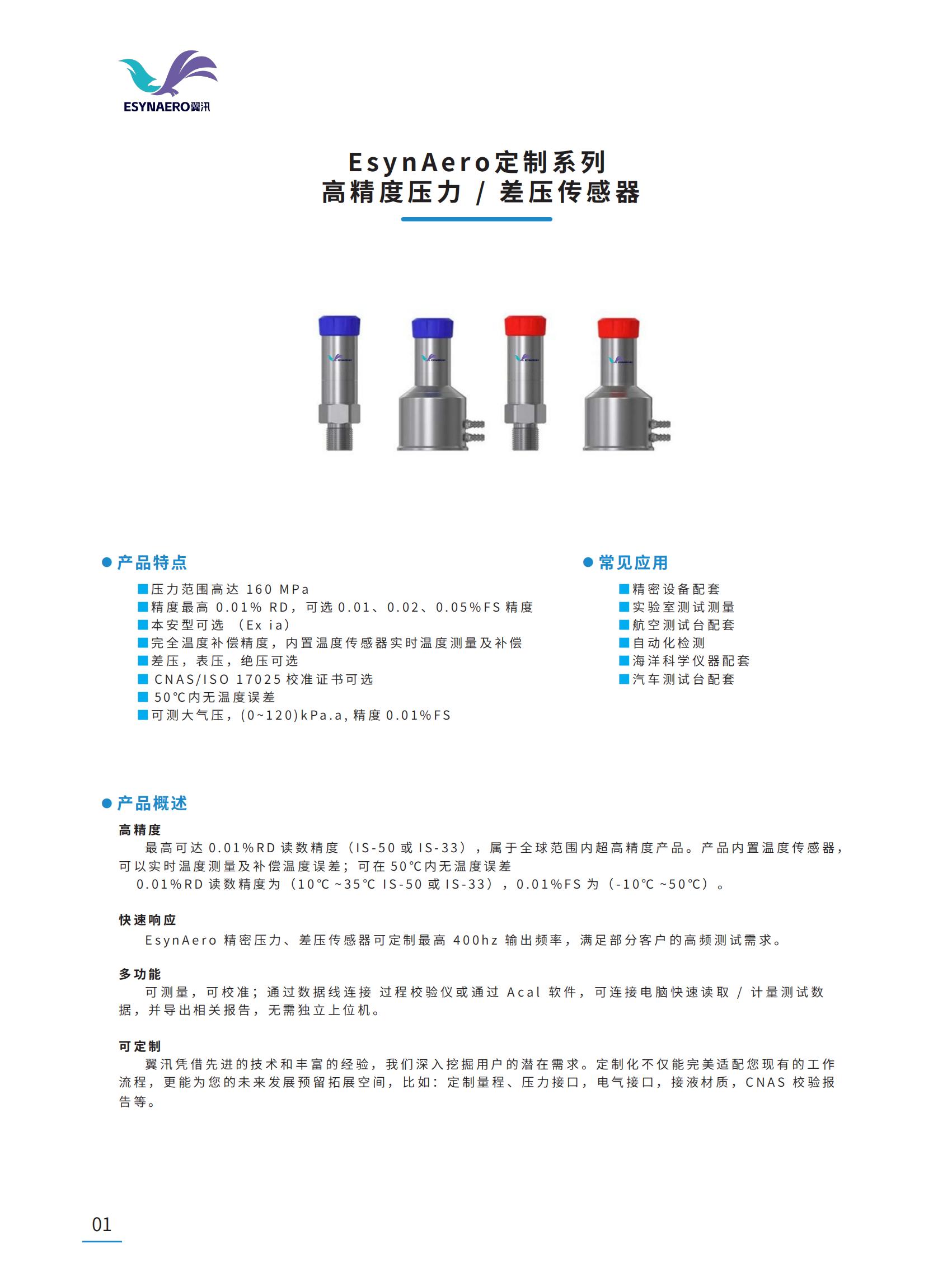

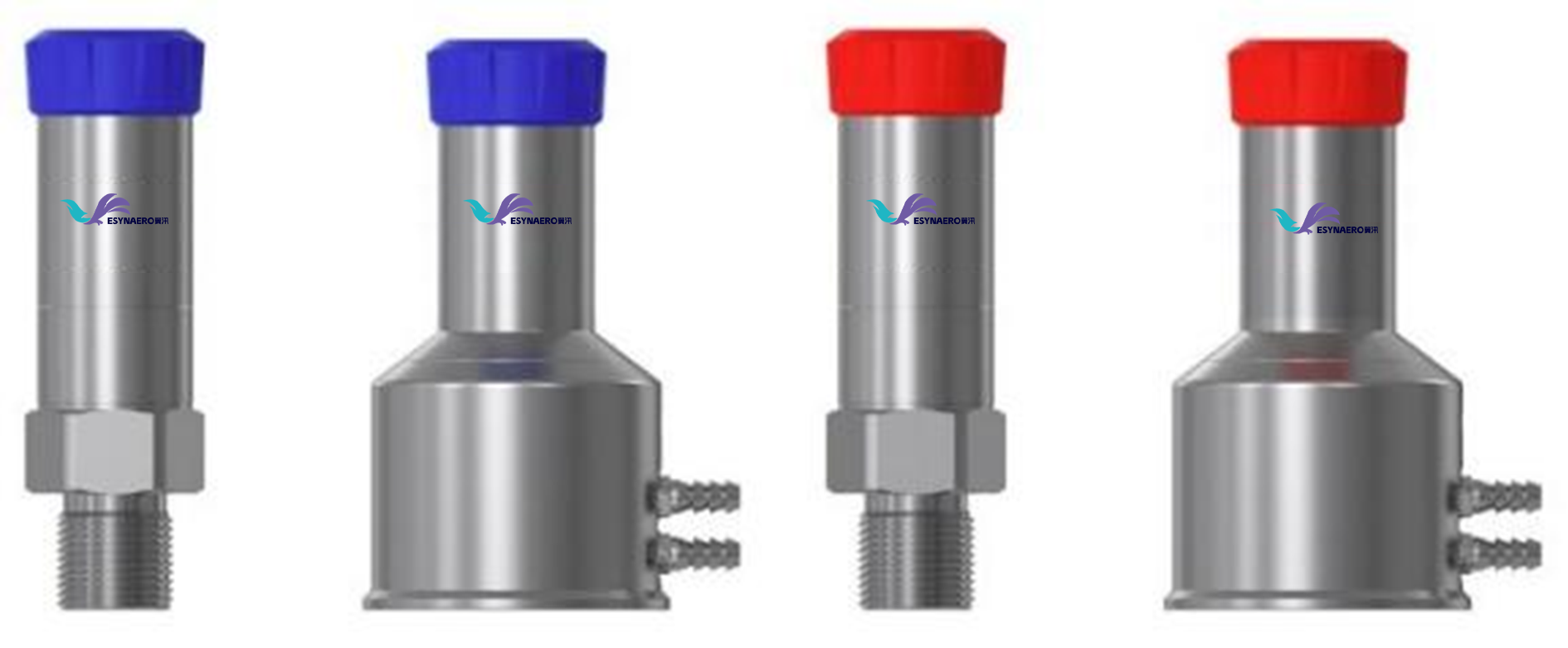

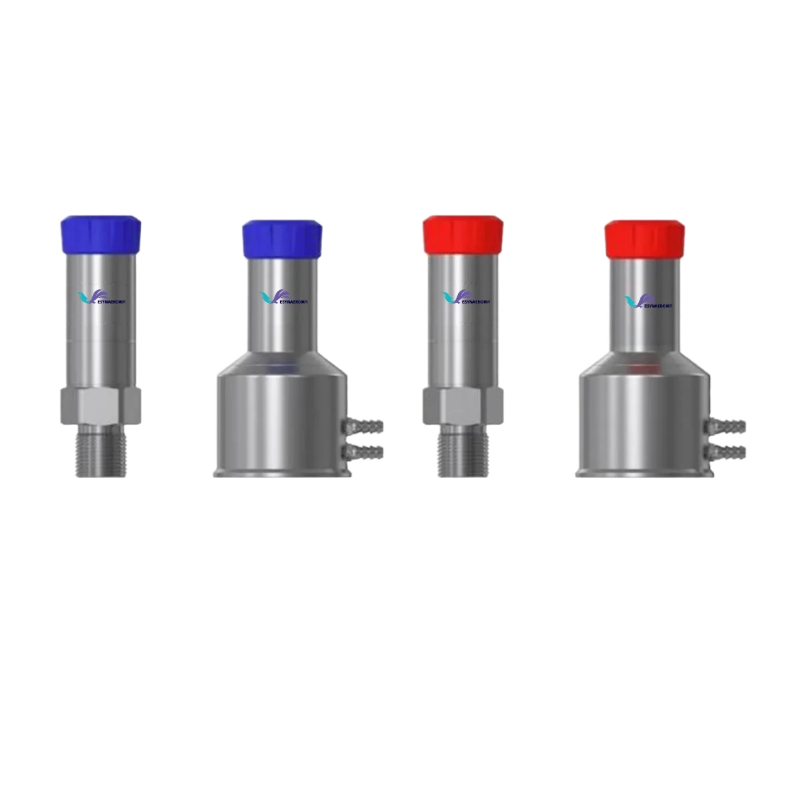

EAPXX 精密压力、差压变送器

应用：


1、机械制造

2、实验室

3、测试及实验台

4、精密工程

5、海洋深水测试等

特点：

n 压力范围高达 160 MPa

n 精度达 0.01% RD，可选 0.01、0.02、0.05、0.1FS 精度

n 本安型可选（Ex ia）

n 完全温度补偿精度，内置温度传感器实时温度测量及补偿

n 差压，表压，绝压可选

n CNAS/ISO 17025 校准证书可选

n 50℃内无温度误差

n 可测大气压，0…120Kpa abs,精度 0.01%

产品概述：

高精度

最高可达 0.01RD 读数精度，属于全球范围内超高精度产品。产品内置温度传感器，可以实时温度测量及补偿温度误差；可在 50℃内无温度误差

0.01RD 读数精度为（10~35℃), 0.01FS 为（-10~50℃);

快速响应

EsynAero精密压力、差压变送器最快可达 1K Hz 的响应频率（标配 500 Hz），每秒最多 100 0 个测量值，可用于测试测量，教学，科研等特殊应用场景多功能

可测量，可校准；通过数据线连接过程校验仪或通过 Acal 软件，可连接电脑快速读取/计量测试数据，并导出相关报告，无需独立上位机；

且 1 台电脑可连接多只变送器

可定制

翼汛凭借先进的技术和丰富的经验，我们深入挖掘用户的潜在需求。定制化不仅能完美适配您现有的工作流程，更能为您的未来发展预留拓展空间

如，定制压力接口，电气接口，接液材质，不同机构的 CNAS 校验报告等

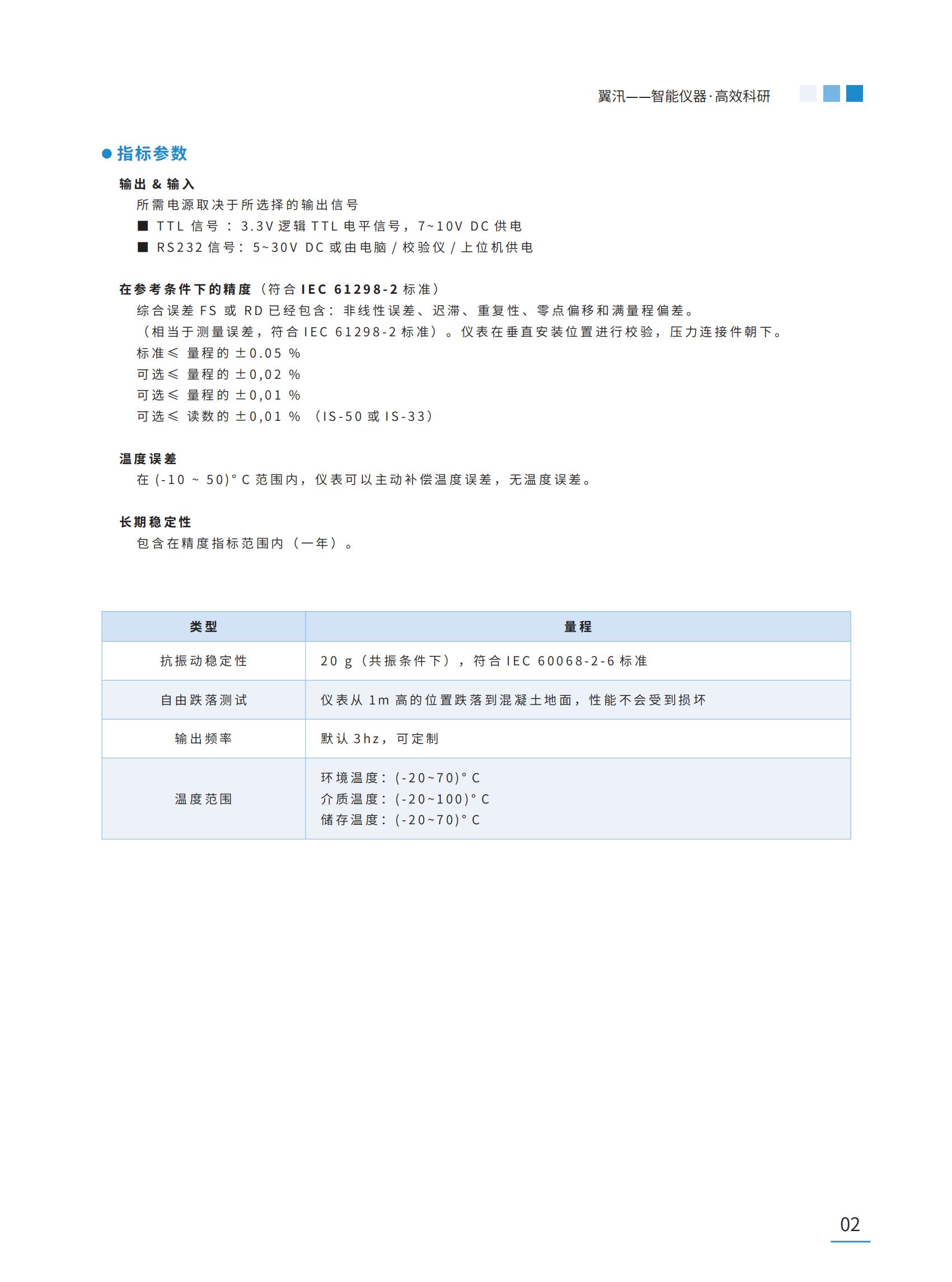

指标参数：

输出&输入

所需电源取决于所选择的输出信号

■ RS232 通讯：电脑/校验仪/上位机供电

在参考条件下的准确度（符合 IEC 61298-2 标准）

综合误差 FS 或 RD 已经包含：非线性误差、迟滞、非重复性、零点偏移和满量程偏差

（相当于测量误差，符合 IEC 61298-2 标准）。仪表在垂直安装位置进行校验，压力连接件朝下。

标准≤ 量程的±0.05 % 可选≤ 量程的±0,02 %

可选≤ 量程的±0,01 %

可选≤ 读数的±0,01 %

温度误差

在-10 ... +50 °C 范围内，仪表可以主动补偿温度误差，无温度误差。

■ -30 ...-10 °C：≤量程的±0.05 % /10 K

■ 50 ... 120 °C：≤量程的±0.05 % /10 K

长期稳定性

≤ 量程的±0.05 %/年

≤ 量程的±0.005 %/年可选

抗振动稳定性

20 g（共振条件下），符合 IEC 60068-2-6 标准

抗冲击稳定性

20 g（机械冲击），符合 IEC 60068-2-27 标准

使用寿命

1 亿次负载循环

温度范围

自由跌落测试

仪表从 1m 高的位置跌落到混凝土地面，性能不会受到损坏

■ 环境温度：-30 ... +70 °C

■ 介质温度：-30 ... +120 °C

■ 储存温度：-30 ... +70 °C

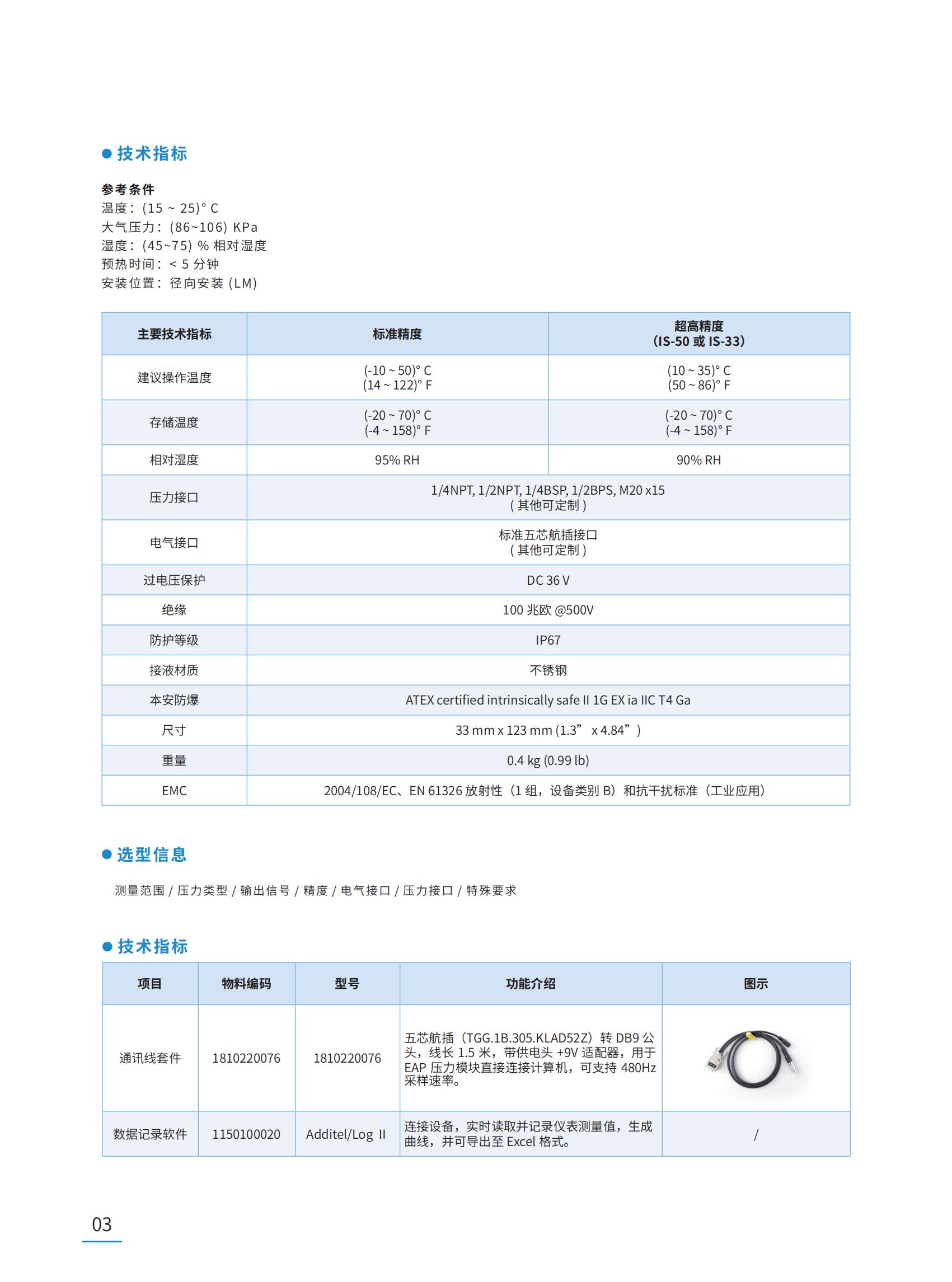

参考条件

主要技术指标	标准精度	高精度
建议操作温度	-10°C to 50°C (14°F to 122°F)	10°C to 30°C (50°F to 86°F)
存储温度	-30°C to 70°C (-22°F to 158°F)	-30°C to 70°C (-22°F to 158°F)
相对湿度	95% RH	90% RH
压力接口	1/4NPT, 1/2NPT, 1/4BSP, 1/2BPS, M20 x15
电气接口	M12*1 4 针航插接口；甩线
防护等级	IP67
接液材质	不锈钢
本安防爆	ATEX certified intrinsically safe II 1G EX ia IIC T4 Ga
尺寸	33 mm x 123 mm (1.3” x 4.84”)
重量	0.4 kg (0.99 lb)
EMC 指令	2004/108/EC、EN 61326 放射性（1 组，设备类别 B）和抗干扰标准（工业应用）

短路电阻：S+ vs. U-

极性反接保护：U+ vs. U-

过电压保护：DC 36 V

绝缘电压：DC 500 V

选型信息：

测量范围/输出信号/准确度/过程连接件/密封/电气连接件/特殊要求

可选附件

附件

物料编码

型号

功能介绍

图示

通讯线套件

1810220076

905-035

五芯航插

（TGG.1B.305.KLAD52Z）转 DB9 公头，线长 1.5

米，带供电头+9V 适配器，用于 EAP压力模块直接连接计算机，可支持 480Hz 采样速率

数据记录软件

1150100020

Additel/Log Ⅱ

连接设备，实时读取并记录仪表测量值，生成曲

线，并可导出至 Excel 格式

传感器线

1210202002

EsynAero 2005

两端均为五芯航插接口，总长约 1.3m。

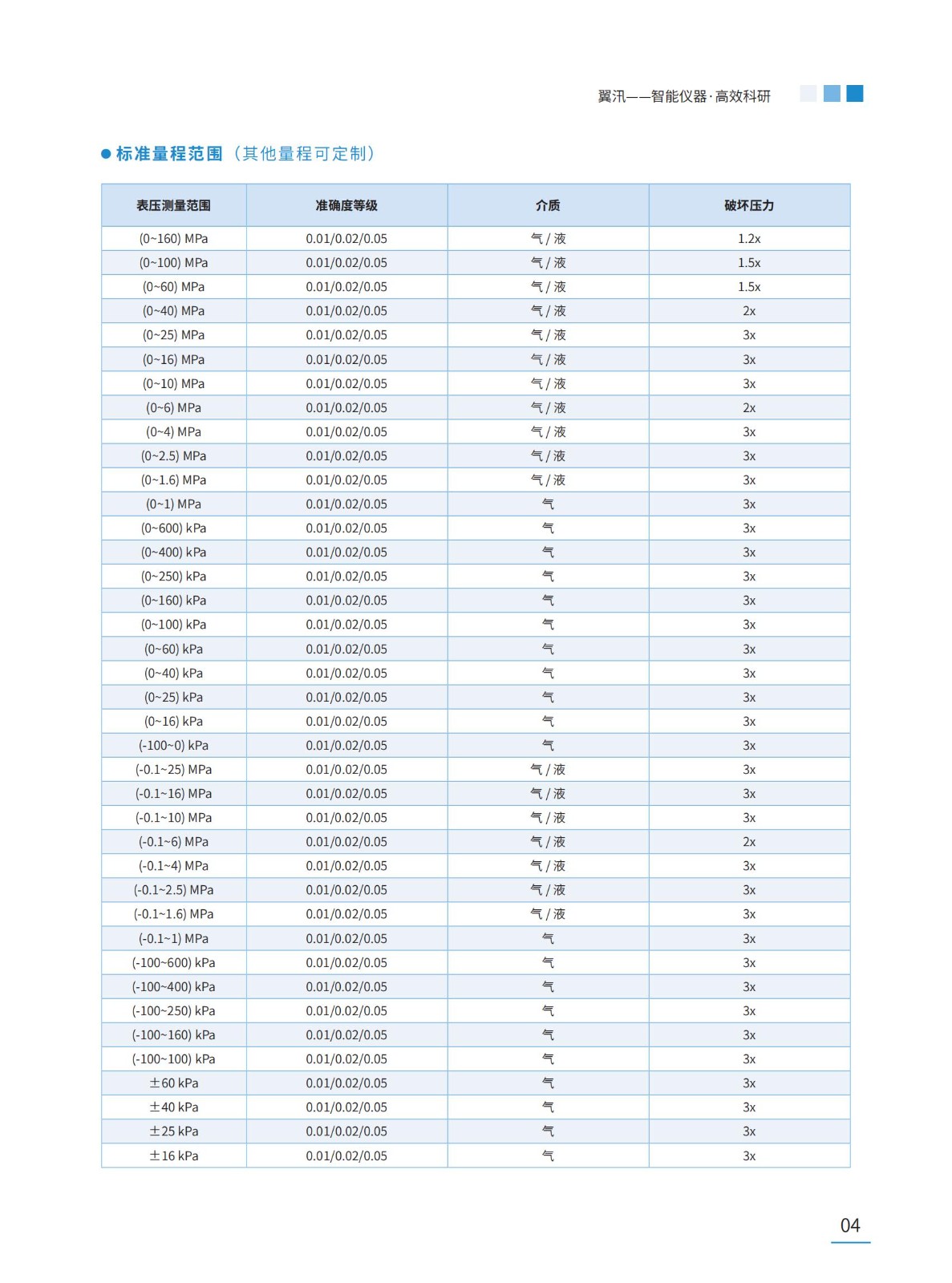

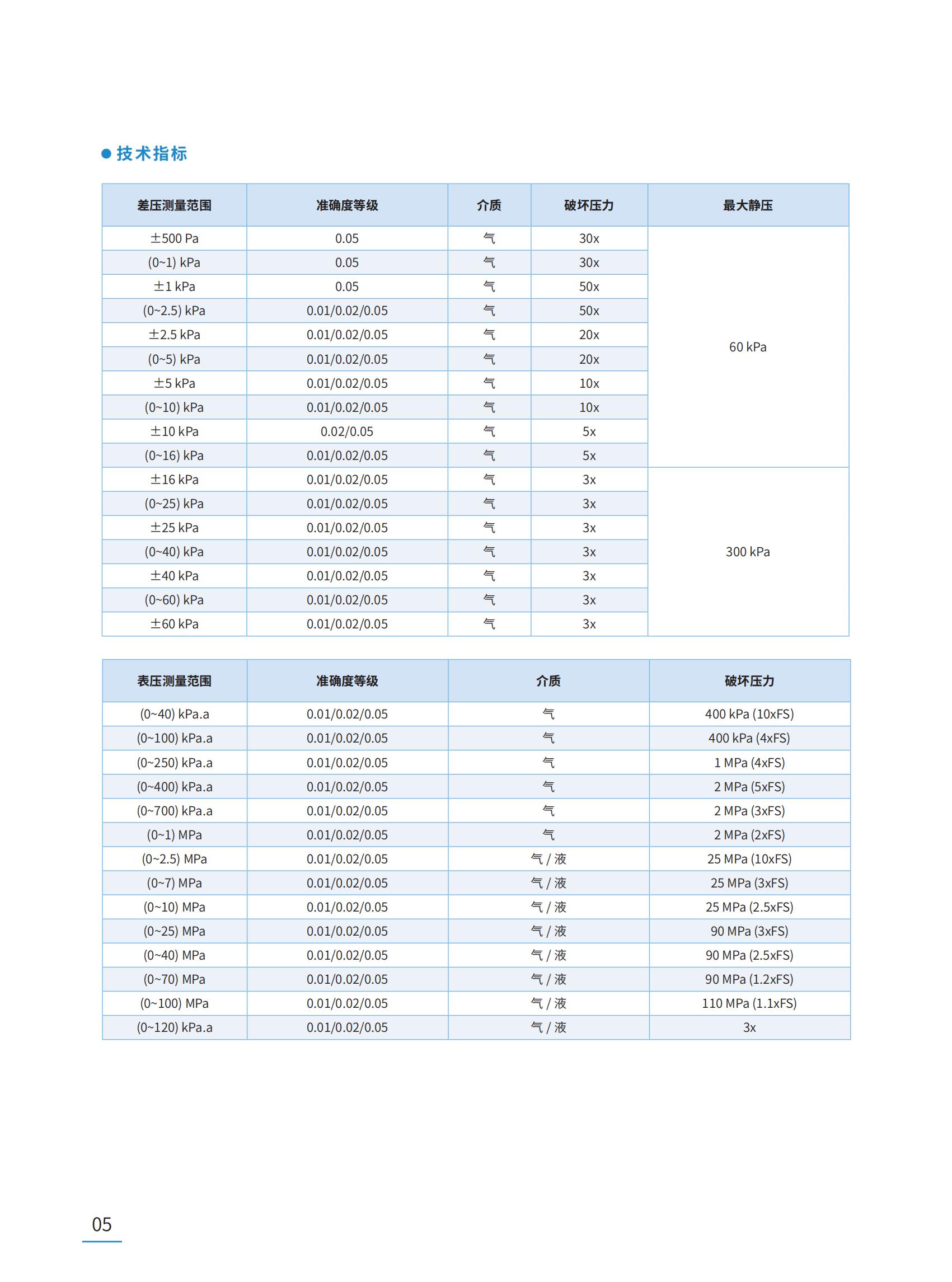

量程选择

表压测量范围	准确度等级	介质	破坏压力
(0~160)MPa	0.01/0.02/0.05	气 / 液	1.2x
(0~100)MPa	0.01/0.02/0.05	气 / 液	1.5x
(0~60)MPa	0.01/0.02/0.05	气 / 液	1.5x
(0~40)MPa	0.01/0.02/0.05	气 / 液	2x
(0~25)MPa	0.01/0.02/0.05	气 / 液	3x
(0~16)MPa	0.01/0.02/0.05	气 / 液	3x
(0~10)MPa	0.01/0.02/0.05	气 / 液	3x
(0~6)MPa	0.01/0.02/0.05	气 / 液	2x
(0~4)MPa	0.01/0.02/0.05	气 / 液	3x
(0~2.5)MPa	0.01/0.02/0.05	气 / 液	3x
(0~1.6)MPa	0.01/0.02/0.05	气 / 液	3x
(0~1)MPa	0.01/0.02/0.05	气	3x
(0~600)KPa	0.01/0.02/0.05	气	3x
(0~400)KPa	0.01/0.02/0.05	气	3x
(0~250)KPa	0.01/0.02/0.05	气	3x
(0~160)KPa	0.01/0.02/0.05	气	3x
(0~100)KPa	0.01/0.02/0.05	气	3x
(0~60)KPa	0.01/0.02/0.05	气	3x
(0~40)KPa	0.01/0.02/0.05	气	3x
(0~25)KPa	0.01/0.02/0.05	气	3x
(0~16)KPa	0.01/0.02/0.05	气	3x
(-100~0)KPa	0.01/0.02/0.05	气	3x
(-0.1~25)MPa	0.01/0.02/0.05	气 / 液	3x
(-0.1~16)MPa	0.01/0.02/0.05	气 / 液	3x
(-0.1~10)MPa	0.01/0.02/0.05	气 / 液	3x
(-0.1~6)MPa	0.01/0.02/0.05	气 / 液	2x
(-0.1~4)MPa	0.01/0.02/0.05	气 / 液	3x
(-0.1~2.5)MPa	0.01/0.02/0.05	气 / 液	3x
(-0.1~1.6)MPa	0.01/0.02/0.05	气 / 液	3x
(-0.1~1)MPa	0.01/0.02/0.05	气	3x
(-100~600)KPa	0.01/0.02/0.05	气	3x
(-100~400)KPa	0.01/0.02/0.05	气	3x
(-100~250)KPa	0.01/0.02/0.05	气	3x
(-100~160)KPa	0.01/0.02/0.05	气	3x
(-100~100)KPa	0.01/0.02/0.05	气	3x
±60KPa	0.01/0.02/0.05	气	3x
±40KPa	0.01/0.02/0.05	气	3x
±25KPa	0.01/0.02/0.05	气	3x
±16KPa	0.01/0.02/0.05	气	3x

绝压/大气压测量范围	准确度等级	介质	破坏压力
(0~120)Kpa.a	0.01/0.02/0.05	气	3x
